2022
-
05
-
09

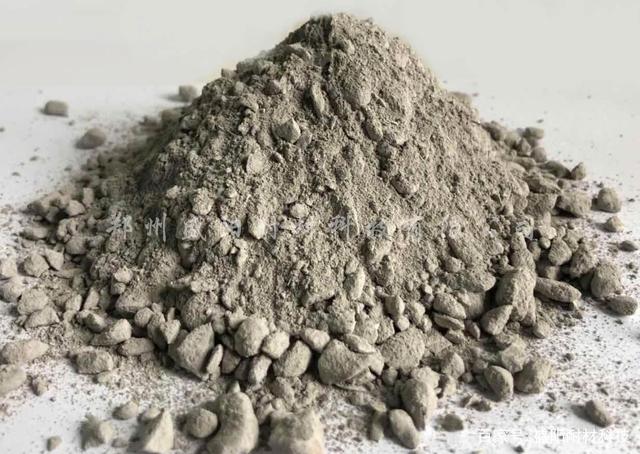

近些年來, 各國的耐火澆注料技術發展很快，澆注料的結合方式已走過了一個很長的道路，現如今致密低水泥、超低水泥澆注料已成為澆注料的主流，剛玉澆注料因為有著高溫性能穩定、耐侵蝕和耐磨性能好等等優勢而備受歡迎，那么剛玉澆注料的設計原則是什么？其干燥過程是哪樣的呢？下面一起來了解一下：一、組合形式：(1)用白剛玉作骨料和粉料2)用板狀氧化鋁和致密(燒結)氧化鋁作骨料，用致密(燒結)氧化鋁作粉料;(3)用亞白剛玉/棕剛玉作骨料，用致密(燒結)氧化鋁作粉料;(4)用白剛玉和特級礬土熟料作骨料，用白剛玉作粉料等。為了提高剛玉耐火澆注料的基質性能，通常用白剛玉粉或者板狀氧化鋁粉作為其粉料組成。根據剛玉耐火澆注料目標性能的要求，合理選擇顆粒分布系數(q值)作為配方擬合顆粒配比。結合系統中的活性填料，普遍使用SiO?粉(常稱硅灰，簡寫為uf-SiO2)或者活性α-Al?O?粉(簡寫為uf-Al?O?)等。根據應用要求，剛玉耐火澆注料一般可按含水泥(LCC及ULCC)或者無水泥(NCC)的組成配制。前者以水泥或者水泥和活性超微粉并用作為結合劑，而后者則采用活性超微粉作為結合劑。同時，添加高效表面活化劑(高效分散劑和減水劑)以分散結合劑和活性填料，減少用水量。一般說來，剛玉耐火澆注料中的粉料 活性填料(超微粉)合量(質量分數)為30%~34%。材料品種不同時，其活性填料用量也會不相同，但活性填料配入量在4...
