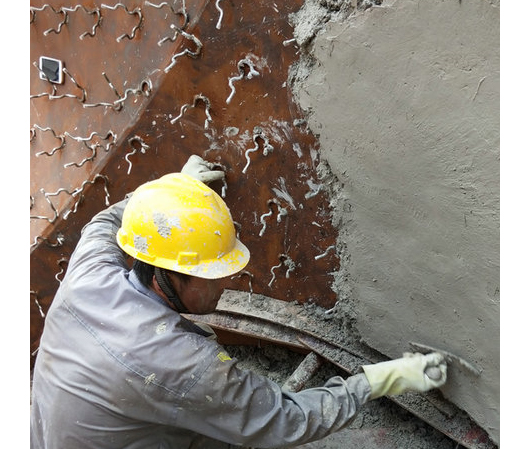

耐火涂抹料是可以用機械噴涂法進行施工的，用人工涂抹的情況是最普遍的施工方法。

?

耐火涂抹料是泥膏狀材料。體積與耐火泥漿相近，都是泥料。是用磷酸鹽或水泥作結合劑，相比之下，磷酸鹽做結合劑的耐火涂抹料粘結性能比水泥結合的要好。

?

耐火涂抹料可以窯襯任何部位進行涂抹，但施工時要根據當時的氣溫狀況，添加促凝劑以調節硬化時間，施工完好要進行16 h以上的養護才能硬化。硬化后要經過500℃以上的烘烤獲取良好的性能。烘烤溫度一定要適合。不然，如果是磷酸鹽結合的涂抹料可能會因磷酸鋁、磷酸鈣結合相的軟化而喪失涂抹料的耐磨性。

?

水泥做結合劑的涂抹料粘結性比磷酸結合的性能差，硬化速度慢。至少要進行24 h以上的養護才能硬化，由于它粘結性差，只能用于爐側壁部位，不能用于頂部的涂抹使用。

?

耐火涂抹料施工方便，耐磨性能好，用途多是窯爐管道及快速施工、緊急維修或是耐磨損耗快情況下急用。

?

耐火涂抹料以磷酸鹽做結合的材質，粘結性極好，耐磨性強，用于涂抹側壁、頂部也極其方便。如果施工面部大，完全可以用噴槍進行噴涂。因為涂抹料的基質中，顆粒和噴涂料的顆粒一樣，在噴槍的機械壓力下，一樣能進行完好施工。而且強度比涂抹的還要耐磨。

?

磷酸結合的耐火涂抹料，硬化速度快，7 小時即可獲有強度。尤其是在升溫過程中，來自基質本身的氧化硅微粉中的Si02反應，形成陶瓷結合獲得中溫強度，經過烘烤后，強度會更好。

?

所以，耐火涂抹料施工時，如果面積大完全可以用噴涂法進行施工。
