耐火澆注料加防爆纖維主要是防止澆注料爆裂。 耐火澆注料提高干燥速率，降低耐火澆注料在干燥過程中出現爆裂，是耐火澆注料生產廠家在生產工藝過程中需要嚴格控制的過程?！ √岣吒稍锼俣?，加速排濕時間，要加入防爆纖維才能實現這一目標 ，耐火澆注料用到的防爆劑有金屬鋁粉和防爆纖維，防爆纖維對澆注料透氣性作用強大，熔化溫度越低，透氣性顯著增加得越早。如果加入防爆纖維長度太長，反而會增大澆注料混料難度，降低澆注料流動性；防爆纖維太短無法將澆注料中原有氣孔通道連接起來。加入的防爆纖維長度2～8mm為 合適，防爆纖維的加入量太多導致施工性能差，干燥后氣孔率高，強度低；加入量太少不能夠明顯增大澆注料的透氣性，防爆纖維加入量0.01%-0.1%為適宜。 在條件相同時，纖維直徑太大會導致纖維形成的透氣性通道數量減少，不足以形成有利的貫通網絡，使用防爆纖維的 適合的直徑是15～30mm。 在耐火澆注料中添加相同含量的纖維，密度越低的纖維產生的透氣性通道體積越大，因為耐火澆注料透氣性的增加是纖維的體積效應，而不是質量效應。所以要加入防爆纖維解決耐火澆注料的爆裂問題，不僅要合適纖維直徑還需要密度較低，而且掌控好加入量才能保證耐火澆注料的透氣性良好，不發生爆裂。
發布時間:
2020
-
01
-
31
瀏覽次數：116

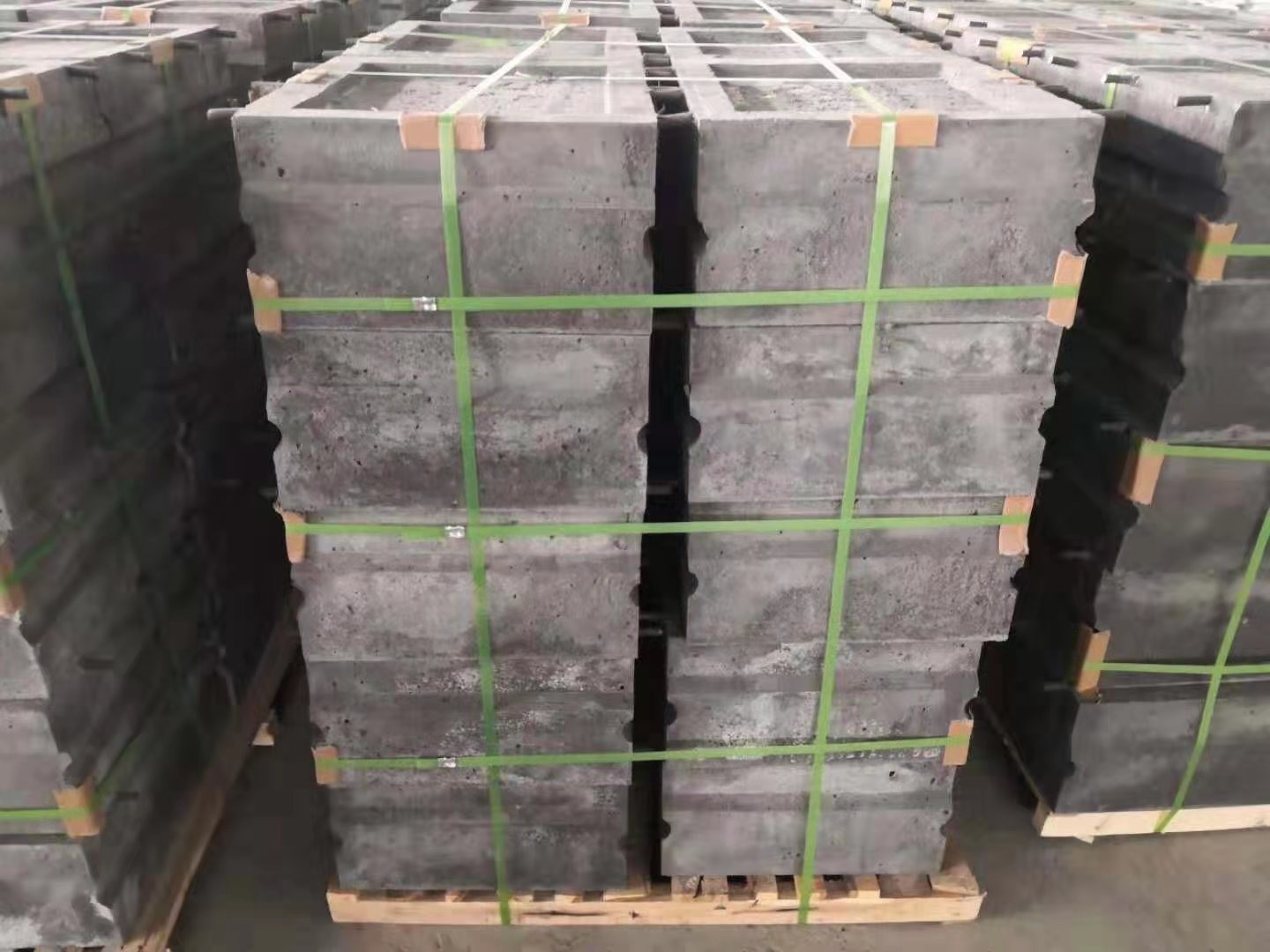

耐火預制件是按客戶的要求，選擇根據溫度和侵蝕情況選用不同材質的耐火澆注料，經攪拌倒入按圖紙制作的各種模具中，用震動或搗打方式成一定的形狀，成型后進行300度的養護，養護時間 少得3天以上。采用預制件施工，有耐火磚無法達到的優點，比同材質的澆注料更具應用性和施工優越性。首先是耐壓強度高與澆注料相比提高2倍?？篃嵴鹦院帽韧馁|的澆注料高出8～10倍。耐磨性比澆注料的耐磨損性更好。還有就是節省砌筑時間，無需現場澆注，無需支設與拆卸模具，方便快捷。而且質量穩定，不受現場施工條件和人為因素限制。預制件的 大好處是不需要烘烤， 交貨時已完成了澆注、養護、干燥和烘烤各個環節，有效地解決了急于點火和快速升溫而導致的澆注料料炸裂問題，使用壽命更長。預制件也不受環境溫度限制。在不同季節，溫差變化都不受影響 ，而澆注料的施工受環境溫度的限制，在溫度出現過度波動時，還得采取一定的措施。而且養護和烘烤必須進行。預制件的更換拆裝更加方便 ， 什么地方預制塊損壞更換什么地方的損壞件。而且儲存期也長，高達幾年。而澆注料儲存時間為6個月。預制塊件的使用壽命比耐火澆注料高2～3倍，磨損性程度優于相同級別的超低水泥材料。尤其在窯口將澆注料改不預制件直接安裝生產，使用壽命比澆注料多于2年。所以，使用預制件確實比澆注料強很多。也是不定形發展的趨勢。
發布時間:
2020
-
01
-
29
瀏覽次數：84

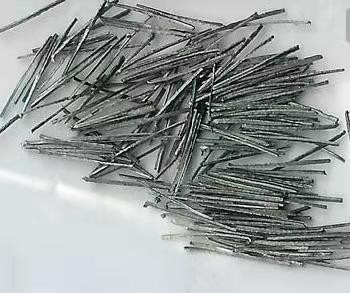

鋼纖維澆注料中，要加入一定比例的耐熱鋼纖維，耐熱鋼纖維包含了鉻、鎳的元素?？稍黾訚沧⒘系氖褂眯Ч蛪勖?，但鋼纖維澆注料并不是鋼纖維的含量越高，澆注料的質量就越好。 鋼纖維質量穩定、強度高，在鋼纖維澆注料中，加入量為1%-2%就足以達到增強和增韌的效果。但是耐熱鋼纖維的臨界氧化度較低，不能在高溫下使用。如果在高溫下強制使用，由于鋼纖維的融化，會是耐火澆注料的組織結構遭到破壞，降低使用效果。 在鋼纖維耐火澆注料中加入適量比例的鋼纖維，能增強耐火澆注料的韌性，提高其抗應力和應變能力，提高抗機械沖擊力，提高耐火澆注料的抗熱震性、抗開裂與抗剝落性; 鋼纖維加入量一般為1-2%之間 為合適。不知情的需用廠家在選鋼纖維耐火澆注料時，只知道加入鋼纖維量多才是好，其實這個選擇是錯誤的。 為什么澆注料中鋼纖維加入量不能太大呢？因為鋼纖維量加入過多會使耐火澆注料的高溫物化型能變差，經高溫燃燒后膨脹系數會變大。還有就是鋼纖維澆注料中的氧化鐵含量增加，降低抗腐蝕性，嚴重影響澆注料的使用效果。 所以，選用添加多少量的鋼纖維澆注料，可以根據現場的施工環境而定。但不能超過3%，超過反而會起破壞作用，會使澆注料施工后產生裂紋影響使用。
發布時間:
2020
-
01
-
22
瀏覽次數：149
耐火澆注料中加硅微粉是補充微小氣孔，通過超微粉精確的顆粒級配來提高澆注料的強度性能。 耐火澆注料的強度來自高鋁水泥，高鋁水泥中的CaO 達5％～ 8％。會對耐火澆注料的中溫使用強度降低。如果在高溫下低熔物量大，也是會降低耐火澆注料的高溫使用性能；高鋁水泥中 CaO 多會產生水化，水化后使用水量也會增多，加水量多會導致澆注料結構疏松。如果加入超微粉后，可將澆注料中的水泥量降低至6％， 使高鋁水泥中的 CaO 和用水量降低，從而提高澆注料強度。這就是硅微粉在耐火澆注料中的重要性。 硅微粉是耐火澆注料中必不可少原料。澆注料中加入硅微粉，會增加澆注料的流動值。硅微粉粒徑小，是球形粒子，極其容易進入到澆注料微小的空隙中，所以加入硅微粉具有良好的減水作用，還可以提高耐火澆注料的致密程度，降低氣孔率，從而使耐火澆注料的強度更好。 添加硅微粉后的耐火澆注料耐壓強度在不同溫度下，也會發生明顯的變化。初期強度在110℃，中溫強度1100℃，由于SiO2微粉的細度活性與耐火澆注料中CaO和其他雜質成分的助熔作用，會產生較強的陶瓷結合。高溫強度1450℃時，硅微粉在高溫度下與氧化鋁微粉會生成莫來石。使得耐火澆注料氣孔降低，高溫強度也更好。
發布時間:
2020
-
01
-
21
瀏覽次數：110
耐火澆注料中耐火骨料和耐火粉是主要原料，耐火骨料和耐火粉，又分氧化鋁質，鎂質，碳質，硅質。 耐火澆注料中用的原料含量越高，耐火度和質量就越好。例如氧化鋁，鋁是高硬度化合物，常用于制造耐火材料。耐火澆注料的原料是離不開氧化鋁的原料的。 在耐火材料中，常用的是高鋁澆注料或者耐火磚，含鋁量超過90%的，就是剛玉澆注料或者剛玉磚了。高鋁澆注料是 普遍的一種澆注料，價格便宜，耐磨性與抗熱震性優異，相對于剛玉的澆注料來說極具有性價比；而剛玉澆注料的耐火度在1770℃左右，耐火度與耐磨性能更好，尤其是高溫下更能體現剛玉澆注料的強度的耐磨性。 在澆注料中。無論是那種材質的耐火骨料，都是耐火澆注料結構中的主要原料，起著骨架的作用。因此，耐火骨料是澆注料的物理力學性能和高溫性能的決定性因素。 耐火骨料的原料要結構緊湊、吸水率低、強度高、雜質含量低。耐火澆注料產品的名稱也是以主要原料為依據，用剛玉料，叫剛玉澆注料，用高鋁料叫高鋁澆注料，有硅質料叫硅質澆注料，用鎂質叫鎂質澆注料。耐火粉是耐火澆注料的 重要的基體成分。在高溫作用下，耐火粉可粘結或膠結，孔隙填充、密實堆積、混合料流動性、體積穩定性得到保證，可促進燒結，提高密度、強度、高溫性能和使用性能。選用不同質量的原材料作為耐火澆注料的主要原料，會制備出不同性能、使用溫度和使用范圍的耐火澆注料。用復合型材料作為耐火澆...
發布時間:
2020
-
01
-
20
瀏覽次數：149
加熱爐頂用耐火材料變化很大，先是由耐火澆注料取代耐火磚，現在是耐火可塑料有取代耐火澆炷料的趨勢，那么到底用澆注料好還是可塑料好呢？ 下面使用過程中的表述就可以看出。 耐火可塑料在加熱爐爐頂使用有一定的優越性，因為加熱爐爐頂是加熱爐溫度 高、氣流沖刷 為嚴重的地方，預熱段、加熱段、均熱段，爐頂從耐火磚吊掛到耐火澆注料爐頂，都存在有很大的缺陷。耐火磚吊持加熱爐爐頂，整體性能差，還易出現掉磚抽簽現象。 厲害的是均熱段高溫區，使用周期一年都達不到。由此加熱爐爐頂有部分廠家改用了耐火澆注料，澆注料克服了耐火磚的許多缺點，但澆注料存在著一嚴重的弱點，就是抗熱震性能差。 加熱爐內的剝蝕嚴重，選用耐火澆注料時，爐頂會造成大面積層狀坍塌，原因是澆注料本身抗熱震性能差。再就是澆注料施工是層狀澆注，因為施工設備出現故障或其它原因，造成澆注間隔時間過長，造成層狀出現間隙，破壞了澆注料的整體性。 加熱爐中爐頂的溫度 高，預熱段溫度 低，爐溫不一。而可塑料是一種風動材料。進行搗打的可塑料，有一定的依附強度，不怕溫度劇烈變化，且耐剝落性能好。在加熱爐爐頂的不同區域要采用不同檔次的可塑料。 加熱爐內從預熱段到加熱段、均熱段溫度變化很大，各處功能作用也不一樣，所以，選用可塑料時，可按溫度選用不同級別的耐火可塑料。 耐火可塑料的可塑性是以結合劑、增塑劑、水...
發布時間:
2020
-
01
-
17
瀏覽次數：162
氧化鋁回轉窯內襯耐火材料的選用有多種方案?？梢匀坑媚突鸫u，這樣拆換方便，不傷窯體。也可以全部用澆注料，這樣窯體密性好。還有就是用澆注料和預制磚結合，這種方法施工比澆注料方便，不用另支模具。 氧化鋁用回轉窯的窯體是鋼板焊接而成的筒體，燒成帶溫度1200-1400℃之間，氧化鋁熟料的燒結侵蝕性強，再加上動載荷的沖擊。內襯選用耐材不僅要抗堿侵蝕能力強，還要能能長期處于1200-1300℃高溫下工作而不損毀。 如果選用耐火磚，那么燒成帶選用一級高鋁磚還是不錯的，因為高鋁磚和氧化鋁料氣場相同。燒成氧化鋁的色澤也好。用高鋁磚更換時方便，砌筑時快捷。而且更換時不傷窯體。但使用壽命沒有全用澆注料或是澆注料和預制磚結合的壽命長。 如果選用全窯澆注料，耐火澆注料就要致密性好，要用低水泥澆注料加入一定量的剛玉，這樣窯內襯的氣密性好，尤其是回轉窯屬于動態窯，這樣整體性好，使用周期長。但施工時要焊接錨固件，留出膨脹縫，這種方法在更換內襯料時，會對窯體有所損傷。 如果選用預制磚和澆注料混用是一種不錯的方案，預制磚經過低溫燒結，更能提高窯襯的使用壽命，預制磚制作時后面有鋼筋，可直接焊接在窯體上，空余的部分焊接錨固件，可直接打入澆注料澆注，不用再支模。這樣施工時比全用澆注料還是方便不少。而且使用壽命相對長。但這種方案澆注料區域會脫落，同樣焊接錨固件和預制磚對窯體會有損傷。...
發布時間:
2020
-
01
-
16
瀏覽次數：113
耐火可塑料是氣硬性不定形材料，是用塑料袋小包裝，用在爐襯窯頂的具多，耐火可塑料在施工前不能破壞塑料包裝，包裝物破損可塑料馬上會將風干硬化，也會失去可塑性能，所以可塑料的存放與保管時，要特別注意可塑料外包裝的完好度。耐火可塑料可在任何不規則的部位使用，尤其是在加熱爐爐頂和鍋爐爐頂的不同區域，加熱爐均熱段溫度梯度較大，各處功能作用也相同，在選擇耐火可塑料時，既要考慮使用性能，又要考慮價格問題和施工的適宜性。耐火可塑料施工時，與錨固磚之間的結合要特別緊密。加熱爐爐頂用可塑料就是依附在錨固磚周圍，先將錨固磚吊掛固定在爐頂上的，再根椐錨固磚的形狀制作木模，可塑料施工時，在錨固磚位置用木模在可塑料上打上模印，再將錨固磚鑲在模印里，用風搗錘或者輕搗錨固磚。也就是說，要讓可塑料與錨固磚緊密接觸，又不能在搗打時損壞錨固磚。 可塑料是一種收縮性很大的耐火材料，可塑料在拆模后要在表面每隔1．5m左右，開一條30-50mm的脹縫線，厚度為1.5—2米，就是在可塑料表面切成1.5米見方的方格子塊，當耐火可塑料收縮時，會在開好的脹縫內開裂，不會出現不規則的裂紋。耐火可塑料拆模后，表面要刮毛和扎透氣孔，透氣孔的間距為150mm左右，深度為內襯厚度的2／3，以2～3mm的圓錐完成。為防止錨固磚底面耐火可塑料脫落，如果錨固磚周邊出現不規則脫落，要在拆模后將錨固磚底面修出，并倒成45度斜角?？伤芰蠐v打完后，...
發布時間:
2020
-
01
-
15
瀏覽次數：121
自流耐火澆注料的關鍵點就是流動性。 自流澆注料是在低水泥耐火澆注料基礎上創新的，主要是用在襯體很薄、難以施工或修補襯體的窯爐內襯上，比如鋼包、中間包、高爐出鐵溝、渣溝、鍋爐管保護層、焚燒爐爐排、加熱爐和水泥窯內襯。 自流耐火澆注料是靠自身重力作用而流動和脫氣的不定形材料，自流澆注料性能與振動型低水泥系列耐火澆注料相似，但不無需振動設備，也不用換鋼纖插搗或擊打外模，自流澆注料的骨料近似圓形，并且必須吸水率小，這樣才能保證自流性、排氣性和致密性。 近年來，超微粉技術的應用，開創了不少新系列耐火澆注料。自流耐火澆注料能夠自流和具有良好的性能，主要是合適的骨料顆粒和顆粒級配。自流澆注料耐火骨料粒度為5mm， 大也只能8mm。因為骨料粒徑大，自身重量大，難以懸浮和流動。之所以用圓形顆粒就是為了方便流動。 自流耐火澆注料的顆粒級配是保證即顆粒間空隙率 小的基礎，也是保證其流動性的關鍵。顆粒級配不合理，難以保證澆注料致密性和自流性。特別是骨料級配和粉料級配及其二者之比，對澆注料的流動性影響更大。 自流耐火澆注料在配置過程中，與振動耐火澆注料相比，材料基質要高，拌和料黏度適中并形成懸浮狀態，耐火骨料互不接觸而被基質漿體所包裹，從而在其自身重力作用下基質發生流動，并帶動骨料一起流動。 自流耐火...
發布時間:
2020
-
01
-
14
瀏覽次數：106
