澆注料實際上是一種耐火燒注料，屬于一種耐火物，其中加入一些結合劑而制成的粒狀或者是粉末狀的材料，而且流動性是比較高的，其中?主要以澆筑等方式鑄造成型，屬于不定型耐火材料。1.優點燒注料與其他不定型耐火材料相比較而言屬于結合劑以及水分量較高的，且流動性也是非常不錯的，適用范圍也是比較廣的，使用的條件以及所用的材質都是以結合劑為選擇的，不僅可以采用直接燒注使用，又可以澆注或者采用震實方法制成使用。2.運用方法運用的時候必須是要和一種或者多種的液體來合作，攪拌均勻后，具有比較強的流動性以及可塑性，而且在運用現場澆筑或者是轟動過的辦法鑄造成型的，也可以直接用作制品運用，是不需要加熱的，就可以直接硬化的耐火材料，而且澆筑完成之后，直接投入烘爐之中運用就可以了。3.優勢澆注料的修爐時間短，在進行預制的時候，可以根據自己使用的流行來提前做好尺寸的規劃，在需要的時候采用合理的安裝方式，這樣可以縮短時間，烘爐時間也不長，燒注料在烘烤完畢之后再重新的組裝，隨后烘烤完成便可以立即的回升溫度，隔熱性能好，節約能源，耐火墻的筑爐體是非常高的，磚縫多，很容易漏熱，預制規格耐火性是比較強的，而且隔熱非常好。這就是燒注料，使用的面積也非常廣，也可以制作工藝，不僅節省能源，而且還可以是根據施工位置的不同澆筑成任意的形狀，耐火性高，主要應用在冶金，石油化工，建筑材料等方面，不可否認的是澆注料的未來發展是一個不錯的發展...
發布時間:
2022
-
05
-
16
瀏覽次數：151
氣孔的形狀對耐火磚或是澆注料的導熱系數是有影響的。對含閉氣孔多的耐火材料相比開口氣孔多的導熱系數影響小，如果氣孔是柱形時，氣孔會增大，若氣孔存在耐火磚或是澆注料的內部是球形時，導熱系數會減小很多。而且粉末與纖維材料影響耐火材料的導熱系數，燒結耐火磚會比澆注料的的影響要小，導熱系數受氣孔傳熱影響，如果是纖維材料的形狀是垂直的，對導熱系數的影響會小。 溫度、氣體壓力對耐火材料導熱系數也有影響，但影響原因很復雜，當氣體壓力大時，導熱系數會隨溫度升高而提高。如果壓力小，導熱系數隨著溫度的升高變化不大。 氣孔的大小對導熱系數與溫度及壓力的關系有一定的影響，氣孔率與導熱系數-溫度關系與導熱系數-壓力關系與氣孔率的影響各不相同。在低壓、低溫下，壓力對耐火磚導熱系數的影響還是比較弱的，在大于1200度高溫下，壓力對高氣孔耐火磚的導熱系數的影響要比低氣孔率的影響大。 總之，耐火磚和澆注料的導熱系數與其組成，以及結構及工作條件有著密切的關系，且大多數的耐火磚或是澆注料是熱力學非平衡態，尤其在使用過程中組成與結構發生變化，會影響到耐火磚或是澆注料的物理性能。尤其是對耐火澆注料產品，還有不經過高溫燒結的預制產品等，對導熱系數的影響尤為突出。
發布時間:
2022
-
05
-
10
瀏覽次數：413
眾所周知，耐火可塑料是鋼鐵工業中各種加熱爐、均熱爐以及退火爐、燒結爐中不可少的材料之一，據相關數據顯示，很多大型步進梁式加熱爐都采用耐火可塑料作為加熱爐內的耐火層，那么新型耐火可塑料與普通的耐火材料相比有哪些優點？如何控制它的可塑性？下面一起來詳細了解一下：一、具有如下優點：1) 生產工藝簡單，省去了成型、干燥和燒成的工序，勞動生產率高，成本低：2) 施工技術簡單，容易掌握，便于修補，整體性強，密封性好，不必用異形磚：3) 生產周期短，所需倉庫面積?。?) 熱穩定性好，耐剝落，使用壽命長：導熱系數小，能減少爐子的熱耗。二、如何控制它的可塑性？可塑料的可塑性與粘土的特性及加入量有直接影響。同時與加水量也有關?？伤苄噪S加水量增多而提高。但不能過高，一般為5~10%。提高可塑性就是要要控制可塑料中粘土用量及加水量，可外加增塑劑。增塑劑在耐火可塑料中的作用：①使粘土顆粒的吸濕性提高，使粘土微粒分散并被水膜包覆;②使粘土顆粒溶膠化;③使粘土微粒間的靜電斥力增高，穩定溶膠;④將阻礙溶膠化的離子作為不溶性的鹽排除于系統之外;⑤)使粘土中的水提高粘度，以形成結實的水膜等。常用的增塑劑主要有紙漿廢液、環烷酸、木素磺酸鹽、木素磷酸鹽、木素鉻酸鹽等。結合劑的選擇對可塑料的可塑性也有一定影響。不采用水硬性結合劑，可選擇熱硬性或氣硬性結合劑。如用氣硬性結合劑，在儲存時要采取密封措施。長期儲存，還要采取緩凝措...
發布時間:
2022
-
05
-
10
瀏覽次數：404

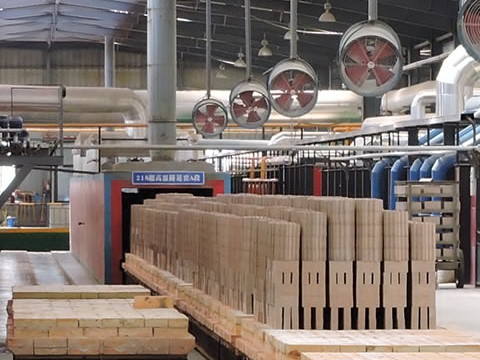

高鋁磚是耐火磚材質中的中檔產品，產呂質量用高壓成型、高溫燒結來總結是非常合適的，但是在一些不規則部位使用的高鋁磚，一般情況下不能機壓成型。 因為特殊部位的耐火磚用量小，而且形狀特異，有的形狀甚至用機壓成型不能壓制出來，所以，就會有少量的手工磚來滿足特殊部位的使用。但是手工磚因為形狀各異，而且重量有時會很大，所以，不能與大批量的高鋁磚同時間生產出來。 手工高鋁磚在生產過程中，因為加水量小太硬不好成型，生產加水量會比機壓成型的耐火磚加水量大一點。所以，在產品中的游離水和結晶水排出的時間周期會長。 現在好多高鋁磚生產廠家，用液壓機進行生產，這樣壓力比手工生產的排水的過程會提前，而且強度也會比純手工制作的強度高。但是半成品的干燥時間還是會比高壓成型的高鋁磚生產周期要長。當然，也有的使用廠家在特殊部位使用預制磚的，預制磚不經過高溫燒結，使用的效果還是不如高溫燒結過的耐火磚。 不管是液壓成型還是手工成型的耐火磚，都會比壓力機壓制出來的耐火磚生產的周期相對長一些，原因還是排水份的過程加長了生產時間。特殊形狀且重量大的耐火磚，排水過快，容易裂紋劃上炸裂。只能等于結晶水基本排完，才能進入隧道窯隨著同等質量的高鋁磚溫度一起燒成。 所以，手工高鋁磚會比機壓成型磚的生產周期長的原因，就是因為排水份過程時間長。以致于生產周期相對加長。
發布時間:
2022
-
05
-
09
瀏覽次數：210
近些年來, 各國的耐火澆注料技術發展很快，澆注料的結合方式已走過了一個很長的道路，現如今致密低水泥、超低水泥澆注料已成為澆注料的主流，剛玉澆注料因為有著高溫性能穩定、耐侵蝕和耐磨性能好等等優勢而備受歡迎，那么剛玉澆注料的設計原則是什么？其干燥過程是哪樣的呢？下面一起來了解一下：一、組合形式：(1)用白剛玉作骨料和粉料2)用板狀氧化鋁和致密(燒結)氧化鋁作骨料，用致密(燒結)氧化鋁作粉料;(3)用亞白剛玉/棕剛玉作骨料，用致密(燒結)氧化鋁作粉料;(4)用白剛玉和特級礬土熟料作骨料，用白剛玉作粉料等。為了提高剛玉耐火澆注料的基質性能，通常用白剛玉粉或者板狀氧化鋁粉作為其粉料組成。根據剛玉耐火澆注料目標性能的要求，合理選擇顆粒分布系數(q值)作為配方擬合顆粒配比。結合系統中的活性填料，普遍使用SiO?粉(常稱硅灰，簡寫為uf-SiO2)或者活性α-Al?O?粉(簡寫為uf-Al?O?)等。根據應用要求，剛玉耐火澆注料一般可按含水泥(LCC及ULCC)或者無水泥(NCC)的組成配制。前者以水泥或者水泥和活性超微粉并用作為結合劑，而后者則采用活性超微粉作為結合劑。同時，添加高效表面活化劑(高效分散劑和減水劑)以分散結合劑和活性填料，減少用水量。一般說來，剛玉耐火澆注料中的粉料 活性填料(超微粉)合量(質量分數)為30%~34%。材料品種不同時，其活性填料用量也會不相同，但活性填料配入量在4...
發布時間:
2022
-
05
-
09
瀏覽次數：166
今年以來，“碳中和”相關政策頻頻出臺，水泥等工業行業全面實施轉型升級，力求實現減排目標，其中，水泥窯用耐火、耐堿材料作為影響水泥回轉窯正常運轉的關鍵因素，面臨著諸多挑戰，對保溫、節能、環保功能有較高的要求，同時由于市場需求疲軟，水泥窯開停頻繁，對窯用耐火、耐堿材料的穩定性及使用壽命是一個嚴峻的考驗，不過方法總比困難多，很多澆注料材料廠家已經開始對自己的產品進行升級，那么耐堿澆注料在水泥窯上是如何被應用的呢？下面一起來了解一下：1、應用于預熱器旋風筒、窯尾預熱系統等部位不難發現耐堿澆注料應用于水泥回轉窯的預熱器旋風筒、窯尾預熱系統等部位，是采用高效分散劑結合和添加超微粉技術，具有熱穩定性好，強度高，抗沖刷、抗沖擊、耐磨損，使用壽命長等優點。2、耐堿的澆注料耐火度達1790℃，抗堿性侵蝕性能極強。許多澆注料生產廠家以硅酸鋁質材料作耐火骨料和粉料，用鋁酸鹽水泥和外加劑配制的耐堿性澆注料，經過燒結后可有效阻止高溫下水泥窯料中堿性氣流及物料對澆注體的侵蝕及滲透，從而大大提升澆注體的使用壽命。3、利用微粉技術來調節澆注料的各種性能耐堿的澆注料作為水泥窯預熱器用內襯材料，目前已得到了充分的認可，在水泥工業發展迅猛的情形下，目前，我國的水泥窯預熱器均使用耐堿的澆注料，由于五級預熱器復雜的機械結構，以及堿揮發性組分的集中，導致嚴重的堿性侵蝕，澆注料生產廠家生產加入高溫電瓷的同時，利用微粉技術來調節澆...
發布時間:
2022
-
05
-
06
瀏覽次數：390
鋼鐵行業1--2月，全國粗鋼產量15 796萬噸，同比下降10%，去年同期為增長12.9%;鋼材產量19 671萬噸，下降6%， 去年同期為增長23.6%。焦炭產量7 436萬噸，下降7.6%，去年同期為增長10.3%。鐵合金產量549萬噸，下降9.2%， 去年同期為增長27.9%。據海關統計，鋼材出口823萬噸，下降18.8%;進口221萬噸，下降7.9%。 鐵礦砂進口18108萬噸，與去年同期持平。鋼材價格比去年12月小幅.上漲。2月份，國內市場鋼材價格綜合指數平均為136.52點，比去年12月提高3.7點，同比提高10.5點。6 mm高線平均價格為5059元/噸，比去年12月上漲2.2%，同比上漲10.6%; 20 mm中板平均價格為5155元/噸，比去年12月，上漲1.6%，同比上漲12.2%;1.0 mm冷軋薄板平均價格為5659元/噸，比去年12月上漲1.8%，同比上漲7.7%。 有色金屬行業1-2月，全國十種有色金屬產量1 051萬噸，，同比下降0.5%，去年同期為增長10.6%。其中，銅產量170萬噸，增長4.5%，增速同比回落7.8個百分點;電解鋁產量633萬噸，下降1.4%，去年同期為增長8.4%;鉛產量115萬噸，下降0.1%，去年同期為增長27.8%;鋅產量106萬噸，下降1.8%，去年同期為增長2.8%。氧化鋁產量1 178萬噸，下降7.3%，去...
發布時間:
2022
-
04
-
28
瀏覽次數：67
電石爐爐門磚一般用剛玉碳化硅質的復合磚，因為復合磚的性能多樣，可以抵御爐門的頻繁開啟。以及耐磨和抗高溫、抗高侵蝕。 普遍情況下，用戶喜歡用磚塊少的設計類型，原因是用豎楔形爐門磚容易掉落，塊數太多的話灰縫就多，灰縫多復合磚在使用過程中經過高溫的侵蝕灰縫處，容易先掉落，緊接著剛玉碳化硅復合磚就也隨之掉落。 如果爐門磚使用塊數少，灰縫就越少，變形的可能性就越小，近幾年來爐門磚的設計變成了三塊磚，三塊磚還是帶扣合度的，所以，使用時就更加緊密，克服爐門磚使用一段時間后出現掉落的現象。 但是，如果使用三塊扣合磚的話，生產和模具會增加一定的壓力，因為磚形大，不好機壓成型，如果機壓成型要用特殊的壓力機去成型，模具和特殊設備會增加一定的費用，但是使用的周期長。而且生產廠家把爐門磚生產成多種材質，以及不同和體密。來滿足使用廠家的需求。 目前使用還有五塊和七塊的，比幾年前的幾十塊相比，使用效果還是有一定的效果。相對的比較之下，還是塊數越少使用的效果越好。如果在現有模具下，爐門的大小可是也可稍做變動的，550mm改成570mm或是590mm都是可以的，但是前提條件上有磚型模具。 沒有模具的情況下，改動爐門費用相對會提高一些，如果第二次使用的話，就會降低模具費用，成本相對就會下降一些。 總之，用戶喜歡用大磚做爐門磚的原因就是不掉磚，使用周期長的。
發布時間:
2022
-
04
-
27
瀏覽次數：256
以剛玉為主要再加入骨料以及粉料的剛玉澆注料是目前建造窯爐比較廣泛的一種材料，使用這類澆注料制作而成的窯爐會擁有更強的機械性能以及抗腐蝕性能，因此使用的年限也會比使用一般材料的窯爐要久。例如循壞硫化床鍋爐就是以使用剛玉類澆注料為主的一種窯爐，那么這種窯爐為什么會大量使用這種澆注料呢？1、使用澆注料可減少窯爐內壁磨損程度循壞硫化床鍋爐使用剛玉澆注料的主要原因就是因為，可以盡量減少窯爐內壁磨損嚴重的情況。循壞硫化床鍋爐在生產過程中窯爐內壁的墻面會出現較為嚴重的沖刷現象，從而導致窯爐內壁出現比較嚴重的損壞。而使用剛玉耐磨耐火澆注料就能有效減緩這類現象，這是因為剛玉耐磨耐火澆注料氧化鋁含量接近飽和同時純度高，故而在使用時耐磨耐火度較高使得平均使用壽命較長。2、澆注料擁有極強的耐高溫效果剛玉耐磨耐火澆注料的特點十分顯著，尤其是剛玉耐磨耐火澆注料的耐高溫效果更是可以達到上千度，因此具有具有較強的耐磨和耐火性能，真正實現抗沖刷抗油滲，并且阻燃性好、吸水率低，所以使用壽命長十分施工效果。更重要的就是剛玉耐磨耐火澆注料能夠直接接觸火焰部分，這一特點也是很多耐磨耐火材料無法達到的一個特點。而且剛玉耐磨耐火澆注料在使用過程中如果出現開裂或者磨損較為嚴重的現象，還可直接用剛玉耐磨耐火可塑料進行拆毀修補，修補起來十分方便高效。循壞硫化床鍋爐使用剛玉澆注料的主要原因，就是由于這種材料擁有更加優良的耐磨損以及耐高...
發布時間:
2022
-
04
-
27
瀏覽次數：194
